Các chi tiết như bánh răng, trục cơ khí hay động cơ thường có hình dạng phức tạp và khó đo đạc bằng phương pháp truyền thống. Công nghệ scan 3D giúp số hóa nhanh các chi tiết này để phục vụ thiết kế ngược, kiểm tra chất lượng và gia công CNC. Với khả năng quét nhanh, thu thập dữ liệu chi tiết và dễ sử dụng, EINSTAR 2 đang được nhiều đơn vị cơ khí quan tâm. Vậy thiết bị này thể hiện như thế nào khi scan thực tế các chi tiết cơ khí phổ biến?
1. Vì sao bánh răng, trục và động cơ là những chi tiết khó đo đạc trong cơ khí?
Trong lĩnh vực cơ khí chế tạo, bánh răng, trục và động cơ là những chi tiết xuất hiện rất phổ biến. Đây cũng là nhóm chi tiết thường xuyên cần đo đạc để kiểm tra chất lượng, phục hồi bản vẽ hoặc phục vụ gia công CNC.
Tuy nhiên, việc thu thập dữ liệu chính xác cho các chi tiết này không hề đơn giản.
- Bánh răng có biên dạng cong và răng nhỏ: Khoảng cách giữa các răng hẹp khiến đầu đo truyền thống không thể tiếp cận sâu vào chân răng.
- Trục cơ khí có nhiều bậc và rãnh khuất: Trục còn tích hợp rãnh then, rãnh vòng găng hoặc ren góc khuất, dễ gây sai số tích lũy khi đo bằng thước kẹp.
- Động cơ nhiều bề mặt cong và ngóc ngách: Không gian cấu trúc bên trong có nhiều ngóc ngách đan xen, cản trở các thiết bị đo tiếp xúc trực tiếp. .
- Phương pháp đo truyền thống có nhiều hạn chế: Máy CMM chính xác nhưng tốc độ chậm, không quét được toàn diện bề mặt để phát hiện biến dạng.
Chính vì những đặc điểm này mà công nghệ scan 3D ngày càng được ứng dụng rộng rãi trong ngành cơ khí nhằm rút ngắn thời gian đo đạc và thu thập dữ liệu đầy đủ hơn.
.jpg)

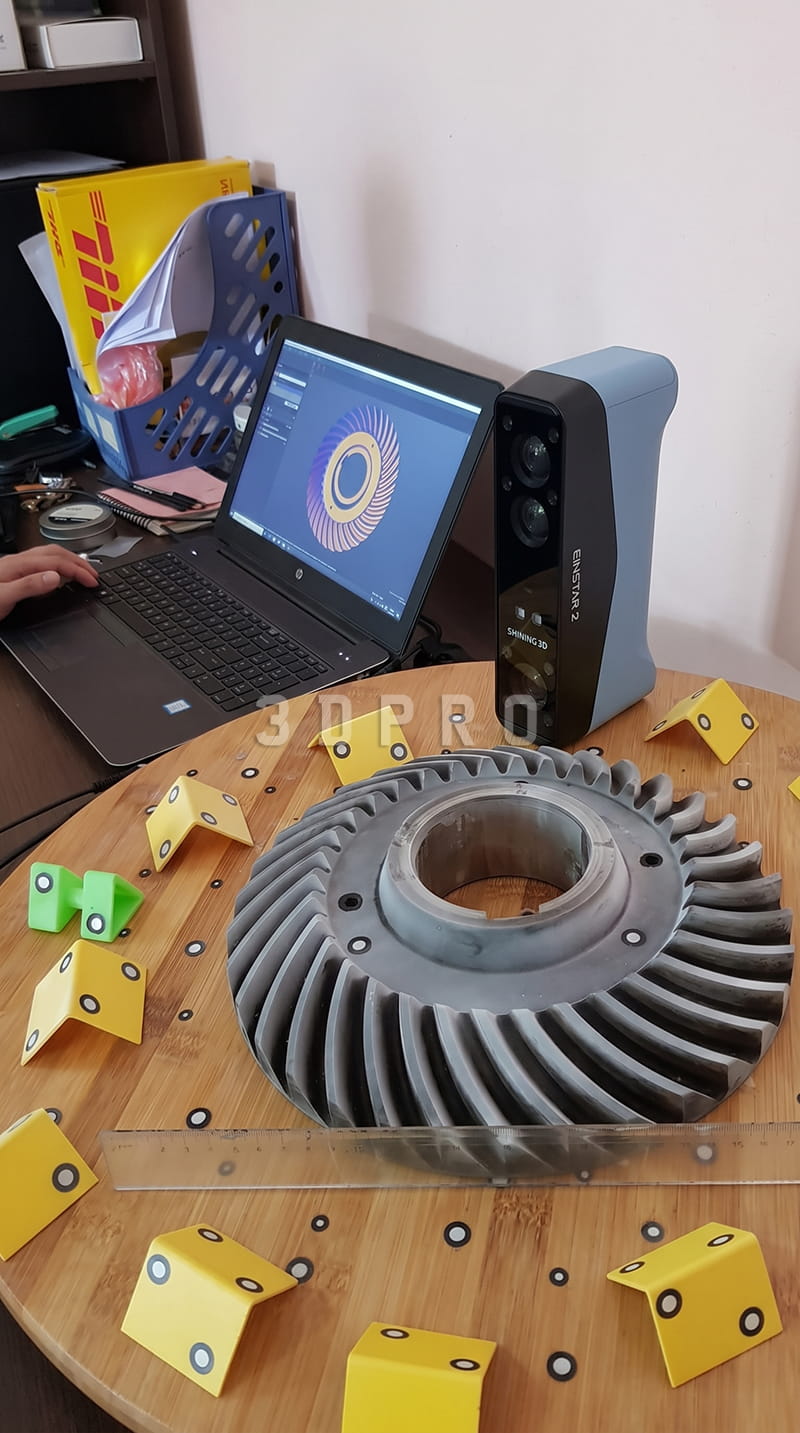

EINSTAR 2 thu thập dữ liệu chính xác các bậc trục và rãnh then
2. Ưu điểm khi scan 3D cơ khí bánh răng, trục và động cơ bằng EINSTAR 2
Khi số hóa các chi tiết như bánh răng, trục cơ khí hay động cơ, người dùng thường quan tâm đến tốc độ quét, khả năng thu thập chi tiết và mức độ thuận tiện trong quá trình vận hành.
EINSTAR 2 được phát triển để đáp ứng các yêu cầu này, phù hợp cho nhiều nhu cầu số hóa trong lĩnh vực cơ khí.
- Dễ sử dụng: Máy có thiết kế không dây hoàn toàn với trọng lượng chỉ 420g, dễ dàng qua Wi-Fi và điều khiển trực tiếp. Giao diện phần mềm thân thiện, tự động tối ưu hóa dữ liệu quét.
- Tốc độ quét nhanh: Ở chế độ Laser HD, máy đạt tốc độ quét lên đến 2.500.000 điểm/giây. Ở chế độ IR Rapid (Hồng ngoại), tốc độ quét lên tới 1.440.000 điểm/giây, giúp hoàn thành việc thu thập dữ liệu một cụm động cơ lớn chỉ trong vài phút.
- Tích hợp hai nguồn sáng lai mạnh mẽ: Nguồn sáng laser xanh chuyên trị các chi tiết cần độ phân giải cực cao và chính xác. Nguồn sáng hồng ngoại giúp bao phủ nhanh các vùng bề mặt diện tích lớn.
- Phù hợp cho nhiều loại chi tiết cơ khí thông dụng: Máy bắt được tốt các bề mặt kim loại sẫm màu hoặc có độ bóng nhẹ, không cần phải phun bột tạo mờ.
3. Trải nghiệm thực tế khi scan 3D các chi tiết bằng EINSTAR 2
Quá trình số hóa các chi tiết cơ khí tại xưởng bằng EINSTAR 2 mang lại những kết quả thực tế rất trực quan, từ những bánh răng nhỏ cho đến các cụm động cơ kích thước lớn.
3.1 Scan 3D bánh răng bằng EINSTAR 2
Việc quét bánh răng cơ khí diễn ra mượt mà và chuẩn xác nhờ ứng dụng chế độ Laser HD chuyên dụng cho các chi tiết cần độ phân giải cao.
- Thu thập biên dạng răng sắc nét: Khi bật 17 đường laser xanh, các biên dạng cong được bắt rõ ràng. Độ phân giải đạt đến 0.05 mm giúp phần mềm tái hiện chính xác phần chân răng hẹp.
- Tốc độ quét và xử lý dữ liệu nhanh: Di chuyển máy xung quanh bánh răng, lưới điểm dữ liệu (mesh) được lấp đầy ngay lập tức. Phần mềm tự động tính toán, ghép các góc quét và tự động vá các lỗ thủng dữ liệu nhỏ.
- Lưu ý khi quét bánh răng nhỏ: Với bánh răng kích thước nhỏ, việc đặt chi tiết lên bàn xoay giúp thao tác dễ dàng hơn. Cần dán thêm vài điểm marker lên bàn xoay để máy không bị mất dấu định vị khi xoay góc.
3.2 Scan 3D trục cơ khí và cụm động cơ
Đối với các chi tiết dài hoặc có kích thước lớn như cụm động cơ, chế độ ánh sáng hồng ngoại (IR Rapid) được kích hoạt để tăng tối đa tốc độ bao phủ bề mặt.
- Scan trục bậc và rãnh then chuẩn xác: Máy quét di chuyển liên tục dọc theo thân trục dài mà không bị ngắt quãng. Các đoạn chuyển bậc vuông góc và rãnh then được nhận diện đúng hình học, không bị méo hình.
- Bao phủ vỏ động cơ lớn không cần dán marker: Vùng quét rộng của chế độ IR Rapid giúp thu giữ nhanh toàn bộ lốc máy từ khoảng cách xa. Tính năng căn chỉnh theo biên dạng hình học tự động ghép dữ liệu mà không cần dán marker.
- Bắt tốt bề mặt kim loại nguyên bản: Cảm biến camera cải tiến làm việc hiệu quả ngay cả với bề mặt kim loại bóng nhẹ hoặc bám dầu mỡ. Thiết bị có thể quét trực tiếp phôi cơ khí mà không cần phải phun bột tạo mờ.
.jpg)

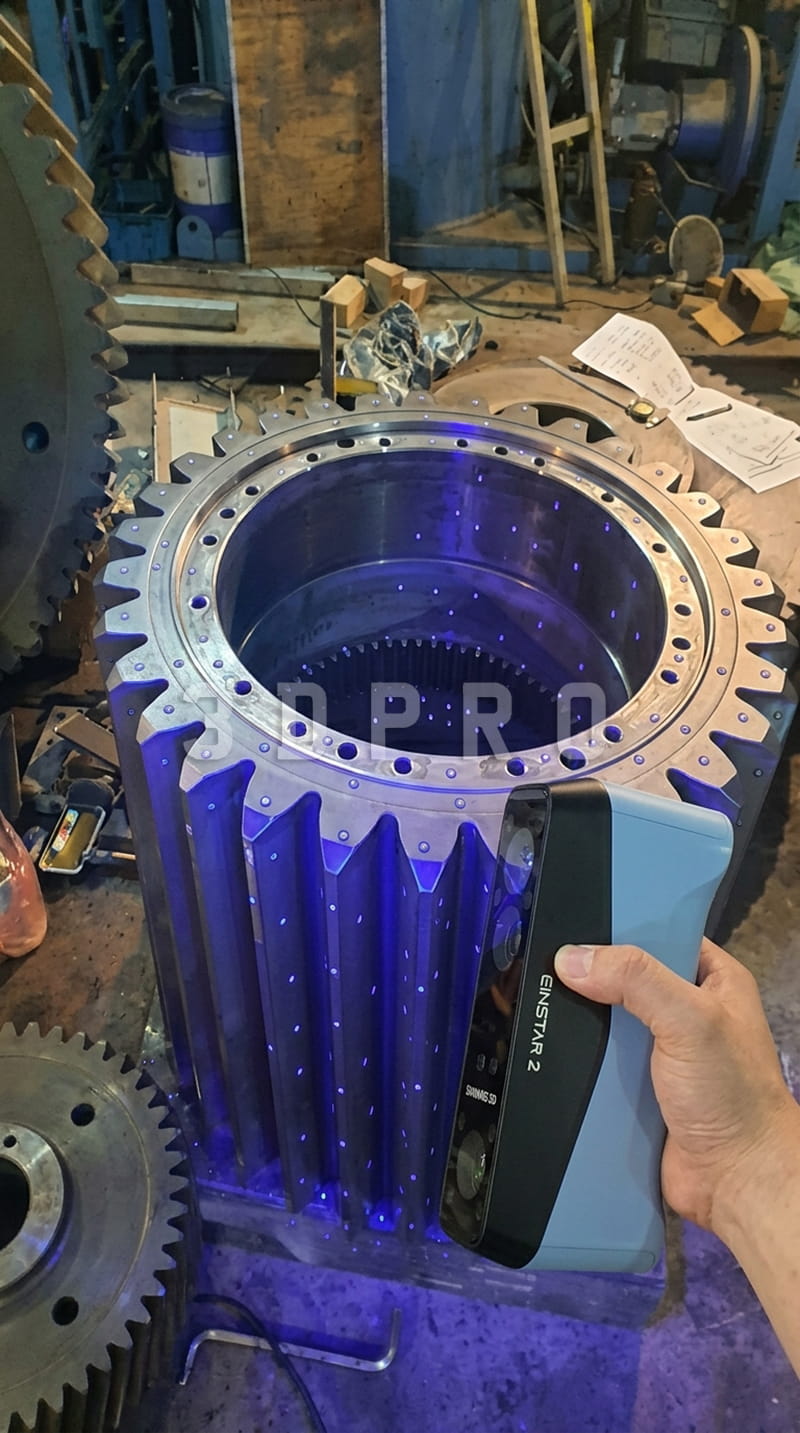

EINSTAR 2 là giải pháp số hóa hiệu quả cho nhiều ứng dụng cơ khí hiện đại
4. EINSTAR 2 phù hợp với những ứng dụng cơ khí nào?
Dữ liệu đầu ra của máy quét hỗ trợ đầy đủ các định dạng phổ biến như STL, OBJ, PLY, 3MF, ASC. Nhờ khả năng xuất file linh hoạt, EINSTAR 2 được ứng dụng rộng rãi trong nhiều quy trình kỹ thuật và sản xuất:
- Thiết kế ngược: Chuyển đổi dữ liệu quét 3D thành mô hình CAD. Giúp dựng lại bản vẽ kỹ thuật chính xác cho các chi tiết đã mất file gốc hoặc cần cải tiến cấu trúc.
- Gia công cơ khí CNC: Dữ liệu lưới 3D được đưa trực tiếp vào các phần mềm CAM để lập trình đường dao cắt. Giúp chế tạo phôi đúc, phay CNC chính xác các linh kiện thay thế mà không cần đo đạc thủ công.
- Bảo trì và sửa chữa máy móc: Quét các chi tiết máy đang sử dụng để so sánh sai lệch với thông số chuẩn. Giúp phát hiện nhanh các vùng bị mài mòn, mẻ răng, hoặc cong vênh để kịp thời đưa ra phương án sửa chữa.
- Đào tạo và nghiên cứu kỹ thuật: Thiết bị là công cụ trực quan cao cho các trường nghề và phòng thí nghiệm cơ khí. Giúp học viên nhanh chóng thực hành số hóa chi tiết máy và tiếp cận công nghệ đo lường 3D hiện đại.
Tóm lại, với độ phân giải tới 0,05 mm, tốc độ quét lên tới 2.500.000 điểm/giây cùng hai chế độ Laser HD và IR Rapid, Shining EINSTAR 2 là giải pháp scan 3D linh hoạt cho nhiều bài toán cơ khí hiện nay. Thiết bị cho phép số hóa nhanh bánh răng, trục cơ khí và cụm động cơ, đồng thời hỗ trợ hiệu quả cho thiết kế ngược, gia công CNC, bảo trì thiết bị và đào tạo kỹ thuật.
