Scan 3D & In 3D &Thiết kế ngược

Dịch Vụ Scan 3D, In 3D, Thiết Kế Ngược Trọn Gói, Chính Xác Cho Mọi Lĩnh Vự

Trong thời đại sản xuất số hóa, tốc độ phát triển sản phẩm và độ chính xác kỹ thuật đang trở thành lợi thế cạnh tranh quan trọng của doanh nghiệp. Thay vì đo đạc thủ công hoặc thiết kế lại từ đầu, nhiều đơn vị hiện nay lựa chọn quy trình khép kín gồm Scan 3D, Thiết Kế Ngược, In 3D để số hóa dữ liệu, phục dựng bản vẽ kỹ thuật và tạo mẫu nhanh với độ chính xác cao. Toàn bộ quy trình giúp doanh nghiệp rút ngắn thời gian R&D, giảm chi phí thử nghiệm và tối ưu hiệu quả sản xuất trong nhiều lĩnh vực như cơ khí, khuôn mẫu, ô tô, y tế, nghệ thuật và nghiên cứu sản phẩm

1. Hệ sinh thái giải pháp 3D toàn diện cho doanh nghiệp

1.1 Dịch vụ scan 3d – Số hóa chính xác mọi biên dạng phức tạp

Scan 3D là công nghệ sử dụng tia laser hoặc ánh sáng cấu trúc để thu thập dữ liệu hình học của vật thể ngoài thực tế, sau đó chuyển đổi thành mô hình số 3D có độ chính xác cao.

Công nghệ này giúp tái hiện gần như toàn bộ hình dạng, kích thước và biên dạng của sản phẩm dưới dạng dữ liệu kỹ thuật số.

Nguyên lý hoạt động của công nghệ Scan 3D dựa trên việc phát tia laser hoặc ánh sáng cấu trúc lên bề mặt vật thể.

Hệ thống camera tích hợp sẽ ghi nhận sự biến dạng của ánh sáng phản chiếu để tính toán tọa độ không gian của hàng triệu điểm dữ liệu. Sau khi xử lý, dữ liệu được tạo thành point cloud hoặc file mesh/STL phục vụ thiết kế và sản xuất.

So với phương pháp đo thủ công, Scan 3D mang lại nhiều ưu điểm nổi bật:

• Tốc độ đo nhanh hơn nhiều lần
• Tái tạo chính xác các biên dạng và kích thước phức tạp với sai số cực thấp
• Scan được bề mặt cong và biên dạng phức tạp
• Giảm sai số do con người
• Dữ liệu số hóa có thể lưu trữ lâu dài, chỉnh sửa và tái sử dụng
• Hỗ trợ kiểm tra sai lệch và đo kiểm 3D

Hiện nay, công nghệ quét 3D được ứng dụng rộng rãi trong kiểm tra chất lượng, phục dựng linh kiện, thiết kế khuôn mẫu, cải tiến sản phẩm và số hóa dữ liệu kỹ thuật.

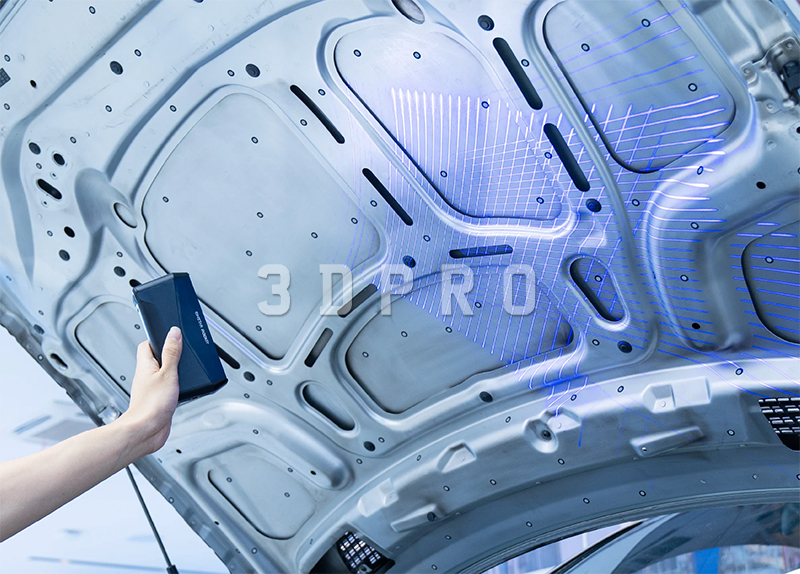

Kỹ sư thực hiện scan 3D chi tiết cơ khí tại nhà máy

1.2 Thiết kế ngược – Phục hồi và cải tiến bản vẽ cad 3D

Sau khi hoàn tất quá trình quét 3D, kỹ sư sẽ tiếp nhận dữ liệu point cloud hoặc mesh/STL để bắt đầu quy trình thiết kế ngược. Đây là bước chuyển đổi dữ liệu scan thành mô hình CAD có thể chỉnh sửa và phục vụ sản xuất thực tế.

Đầu tiên, kỹ sư xử lý dữ liệu scan bằng cách lọc nhiễu, vá các vùng thiếu dữ liệu và tối ưu bề mặt mesh. Sau đó, các biên dạng kỹ thuật quan trọng như mặt phẳng chuẩn, lỗ, rãnh, bán kính bo hoặc bề mặt cong sẽ được phân tích để dựng lại mô hình CAD chính xác.

Với những chi tiết cơ khí phức tạp, kỹ sư cần xử lý bề mặt, xử lý mặt cong và kiểm tra sai lệch hình học để đảm bảo độ chính xác giữa mô hình CAD và sản phẩm thực tế.

Sau khi hoàn thiện, file CAD sẽ được xuất ra các định dạng như STEP, IGES hoặc Parasolid để phục vụ gia công CNC, thiết kế khuôn, kiểm tra lắp ráp hoặc In 3D tạo mẫu nhanh.

Quy trình này giúp doanh nghiệp phục hồi linh kiện cũ, tái tạo bản vẽ thất lạc và tối ưu thiết kế sản phẩm nhanh hơn nhiều so với phương pháp đo đạc thủ công truyền thống.

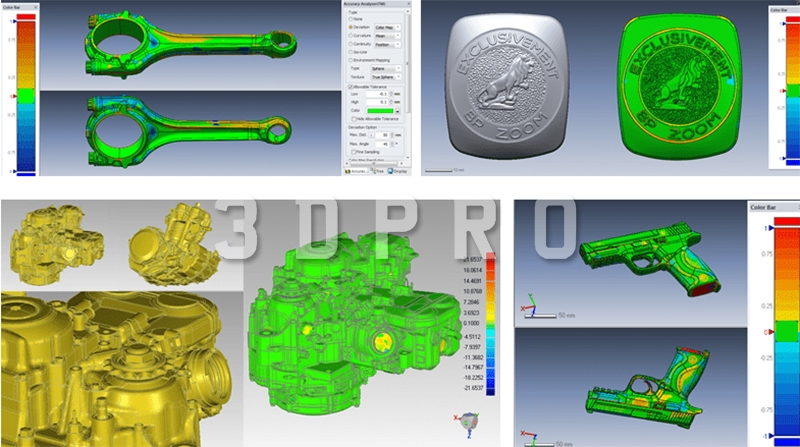

Quy trình thiết kế ngược phục dựng linh kiện thất lạc bản vẽ

1.3 In 3D & Tạo mẫu nhanh (Prototyping) – Hiện thực hóa ý tưởng trong vài giờ

Sau bước thiết kế ngược, dữ liệu CAD hoặc STL có thể được đưa trực tiếp vào hệ thống In 3D để tạo mẫu nhanh. Đây là công nghệ sản xuất bồi đắp, trong đó vật liệu được đắp từng lớp để hình thành sản phẩm hoàn chỉnh.

Khác với phương pháp gia công truyền thống cần làm khuôn hoặc cắt gọt vật liệu, In 3D cho phép tạo ra sản phẩm mẫu trong thời gian ngắn với chi phí tối ưu hơn, đặc biệt phù hợp cho giai đoạn thử nghiệm và nghiên cứu sản phẩm mới.

Hiện nay, nhiều công nghệ In 3D đang được sử dụng như FDM, SLA, Resin hoặc SLS tùy theo yêu cầu độ chính xác và vật liệu sản phẩm.

Ưu điểm lớn của In 3D là khả năng tạo mẫu nhanh chỉ trong vài giờ, hỗ trợ doanh nghiệp kiểm tra thiết kế thực tế trước khi sản xuất hàng loạt. Điều này giúp giảm đáng kể chi phí chỉnh sửa khuôn và hạn chế rủi ro kỹ thuật trong quá trình sản xuất.

Ngoài lĩnh vực cơ khí, In 3D còn được ứng dụng trong kiến trúc, y tế, mô hình sản phẩm, nghệ thuật, giáo dục và nghiên cứu công nghệ.

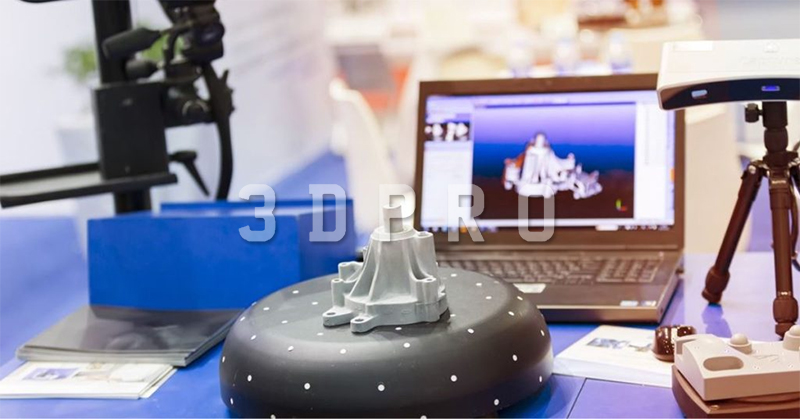

In 3D prototype nhanh phục vụ nghiên cứu và thử nghiệm sản phẩm

2 Quy trình số hóa và tái tạo sản phẩm 3D đảm bảo chất lượng đầu ra

Để hiểu rõ hơn cách dữ liệu thực tế được chuyển đổi thành mô hình kỹ thuật và sản phẩm hoàn chỉnh, dưới đây là quy trình chi tiết mà kỹ sư thực hiện để số hóa và tái tạo sản phẩm 3D.

Mỗi công đoạn đều yêu cầu xử lý chuyên sâu nhằm đảm bảo độ chính xác, tính đồng bộ dữ liệu và khả năng ứng dụng vào sản xuất thực tế.

Bước 1: Scan 3D

Kỹ sư tiến hành quét trực tiếp vật thể bằng máy quét 3D chuyên dụng để thu thập dữ liệu hình học với độ chính xác cao. Tùy từng sản phẩm, công nghệ laser xanh hoặc ánh sáng cấu trúc sẽ được lựa chọn để tối ưu khả năng quét.

Bước 2: Xử lý mesh/STL

Sau khi scan, dữ liệu point cloud được xử lý để loại bỏ nhiễu, vá lỗ hổng và tạo thành file mesh hoặc STL hoàn chỉnh. Đây là bước quan trọng nhằm đảm bảo dữ liệu sạch và chính xác trước khi dựng CAD.

Bước 3: Thiết Kế Ngược CAD

Kỹ sư dựng lại mô hình CAD từ dữ liệu scan để tạo thành file kỹ thuật có thể chỉnh sửa. Các định dạng phổ biến bao gồm STEP, IGES hoặc SolidWorks.

Bước 4: Tối ưu và kiểm tra thiết kế

Mô hình CAD được kiểm tra sai lệch, tinh chỉnh kích thước và tối ưu kết cấu trước khi sản xuất hoặc tạo mẫu.

Bước 5: In 3D tạo mẫu nhanh

Dữ liệu thiết kế được đưa vào hệ thống In 3D để tạo prototype phục vụ kiểm tra thực tế và đánh giá sản phẩm.

Bước 6: Hoàn thiện và bàn giao

Sau khi kiểm tra chất lượng đầu ra, dữ liệu kỹ thuật hoặc mẫu in sẽ được bàn giao cho khách hàng phục vụ sản xuất hoặc nghiên cứu tiếp theo.

3. Ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất và kỹ thuật hiện đại hiện nay

Nhờ khả năng số hóa dữ liệu nhanh chóng, phục dựng chính xác và tạo mẫu linh hoạt, công nghệ Scan 3D, Thiết Kế Ngược và In 3D đang được ứng dụng rộng rãi trong nhiều lĩnh vực kỹ thuật và sản xuất hiện đại.

• Gia công cơ khí: Hỗ trợ scan chi tiết máy, kiểm tra sai lệch, phục dựng bản vẽ CAD và gia công lại các linh kiện có biên dạng phức tạp.
• Khuôn mẫu công nghiệp: Đẩy nhanh quá trình thiết kế khuôn, chỉnh sửa khuôn cũ và kiểm tra độ chính xác sau gia công hoặc EDM.
• Ô tô – xe máy: Phục hồi linh kiện ngừng sản xuất, dựng lại các chi tiết độ chính xác cao và hỗ trợ cải tiến phụ tùng kỹ thuật.
• Tượng nghệ thuật: Số hóa tượng, phù điêu hoặc hiện vật nhằm phục dựng, lưu trữ dữ liệu và sao chép bằng công nghệ In 3D.
• Y tế – nha khoa: Ứng dụng trong tạo mẫu hàm răng, mô hình giải phẫu, thiết bị y khoa cá nhân hóa và hỗ trợ nghiên cứu phẫu thuật.
• Mô hình sản phẩm: Tạo mô hình trưng bày, concept sản phẩm hoặc mô hình kỹ thuật với thời gian thực hiện nhanh và độ chi tiết cao.
• Prototype R&D: Hỗ trợ doanh nghiệp tạo mẫu thử nghiệm nhanh để đánh giá thiết kế, kiểm tra lắp ráp và tối ưu sản phẩm trước sản xuất hàng loạt.
• Phục dựng chi tiết cũ: Tái tạo linh kiện đã hư hỏng hoặc thất lạc bản vẽ bằng quy trình Scan 3D kết hợp Thiết Kế Ngược.

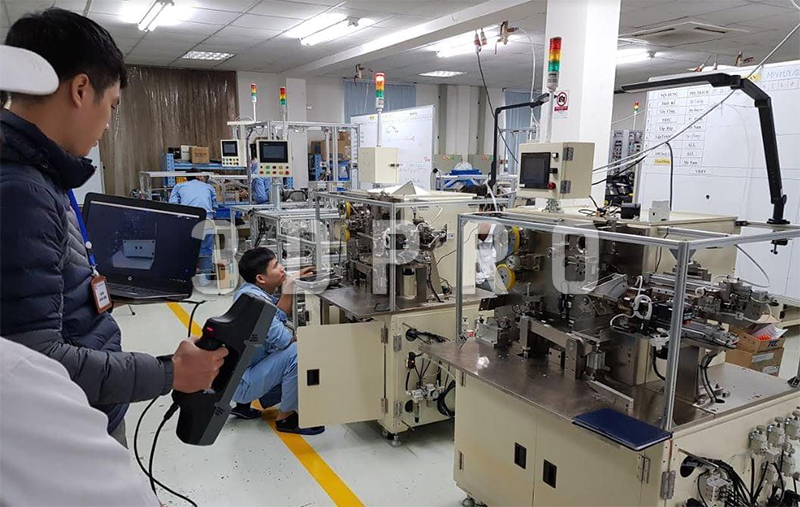

Máy scan 3D công nghiệp quét biên dạng phức tạp với độ chính xác cao

4. Vì sao doanh nghiệp kết hợp trọn gói quy trình số hóa và tái tạo sản phẩm?

Thay vì thuê riêng từng đơn vị cho các công đoạn như Scan 3D, dựng CAD hay In 3D, nhiều doanh nghiệp hiện nay ưu tiên lựa chọn giải pháp triển khai trọn gói nhằm đảm bảo dữ liệu được đồng bộ xuyên suốt từ đầu đến cuối.

Điều này giúp hạn chế sai lệch kỹ thuật giữa các bước xử lý và giảm đáng kể thời gian trao đổi, chỉnh sửa dữ liệu.

Khi toàn bộ quy trình được thực hiện trong cùng một hệ thống, kỹ sư có thể kiểm soát tốt hơn chất lượng dữ liệu đầu vào và đầu ra.

Dữ liệu sau Scan 3D sẽ được xử lý trực tiếp để phục vụ thiết kế ngược, sau đó tiếp tục chuyển sang In 3D tạo mẫu mà không cần chuyển đổi qua nhiều bên trung gian.

Việc triển khai trọn gói còn giúp doanh nghiệp tối ưu thời gian R&D, giảm chi phí sửa lỗi và tăng tốc quá trình phát triển sản phẩm mới.

Trong trường hợp cần chỉnh sửa thiết kế hoặc test prototype, dữ liệu cũng được cập nhật nhanh và đồng bộ hơn nhiều so với quy trình xử lý riêng lẻ.

Ngoài yếu tố kỹ thuật, giải pháp tổng thể còn giúp doanh nghiệp dễ dàng kiểm soát tiến độ dự án, bảo mật dữ liệu thiết kế và tối ưu chi phí vận hành trong dài hạn.

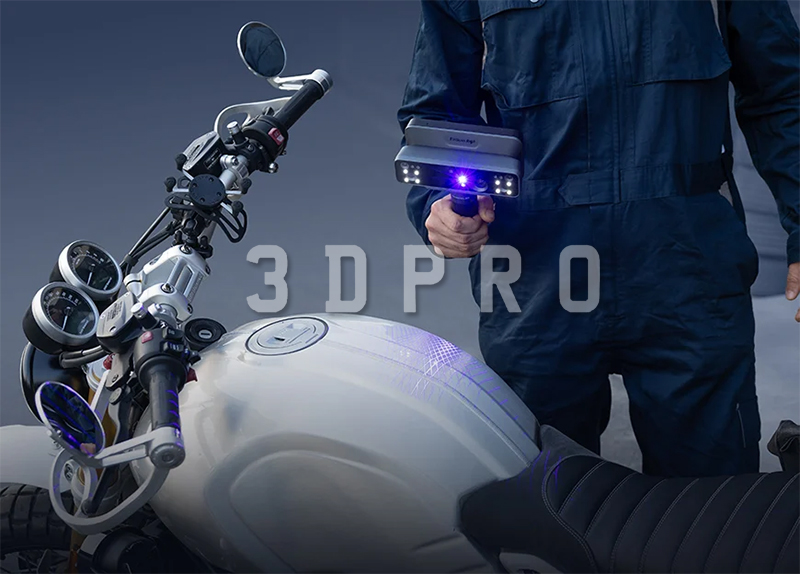

Ứng dụng công nghệ scan 3D trong đo kiểm và cải tiến sản phẩm

5. 3DPRO mang đến giải pháp 3D toàn diện như thế nào?

5.1 Hệ thống thiết bị hiện đại, đáp ứng nhiều nhu cầu kỹ thuật

3DPRO đầu tư đồng bộ hệ thống máy scan 3D, máy In 3D và phần mềm xử lý dữ liệu chuyên dụng nhằm đáp ứng đa dạng nhu cầu từ số hóa sản phẩm, đo kiểm kỹ thuật đến tạo mẫu nhanh và Thiết Kế Ngược.

Trong lĩnh vực In 3D, 3DPRO sử dụng nhiều dòng máy công nghiệp như Creabot DX/DX Plus, Creabot D600 Pro... Các hệ thống này hỗ trợ in khổ lớn, tạo prototype nhanh và xử lý nhiều loại vật liệu kỹ thuật khác nhau.

Đối với mảng Scan 3D, 3DPRO triển khai các thiết bị chuyên dụng gồm FreeScan Combo/Combo+, Einscan Rigil, Einscan Rocket/Star 2… cho phép scan chính xác các chi tiết cơ khí, tượng nghệ thuật, sản phẩm công nghiệp và các biên dạng phức tạp.

Bên cạnh thiết bị phần cứng, 3DPRO còn sử dụng các phần mềm chuyên sâu phục vụ xử lý dữ liệu mesh/STL, dựng CAD và tối ưu mô hình kỹ thuật như Exmodel của Shining.

Điều này giúp dữ liệu sau Scan 3D có thể tiếp tục ứng dụng cho gia công CNC, kiểm tra sai lệch hoặc In 3D tạo mẫu nhanh với độ chính xác cao.

5.2 Kinh nghiệm triển khai thực tế trong nhiều lĩnh vực

Đội ngũ kỹ sư tại 3DPRO có kinh nghiệm thực chiến trong xử lý dữ liệu Scan 3D, dựng CAD bằng thiết kế ngược và tối ưu mô hình phục vụ sản xuất thực tế.

Không chỉ thao tác phần mềm, kỹ sư còn phân tích cấu trúc sản phẩm, biên dạng kỹ thuật và yêu cầu lắp ráp để đảm bảo dữ liệu đầu ra có thể ứng dụng trực tiếp vào CNC, thiết kế khuôn hoặc In 3D tạo mẫu.

3DPRO đã triển khai nhiều dự án phục dựng linh kiện cũ, phù điêu, tượng, scan chi tiết máy chính xác cao, dựng lại bản vẽ thất lạc và hỗ trợ doanh nghiệp tăng tốc quá trình R&D sản phẩm mới.

Kinh nghiệm xử lý đa dạng vật thể giúp đội ngũ kỹ sư chủ động lựa chọn công nghệ scan, phương án dựng CAD và quy trình xử lý phù hợp cho từng dự án cụ thể.

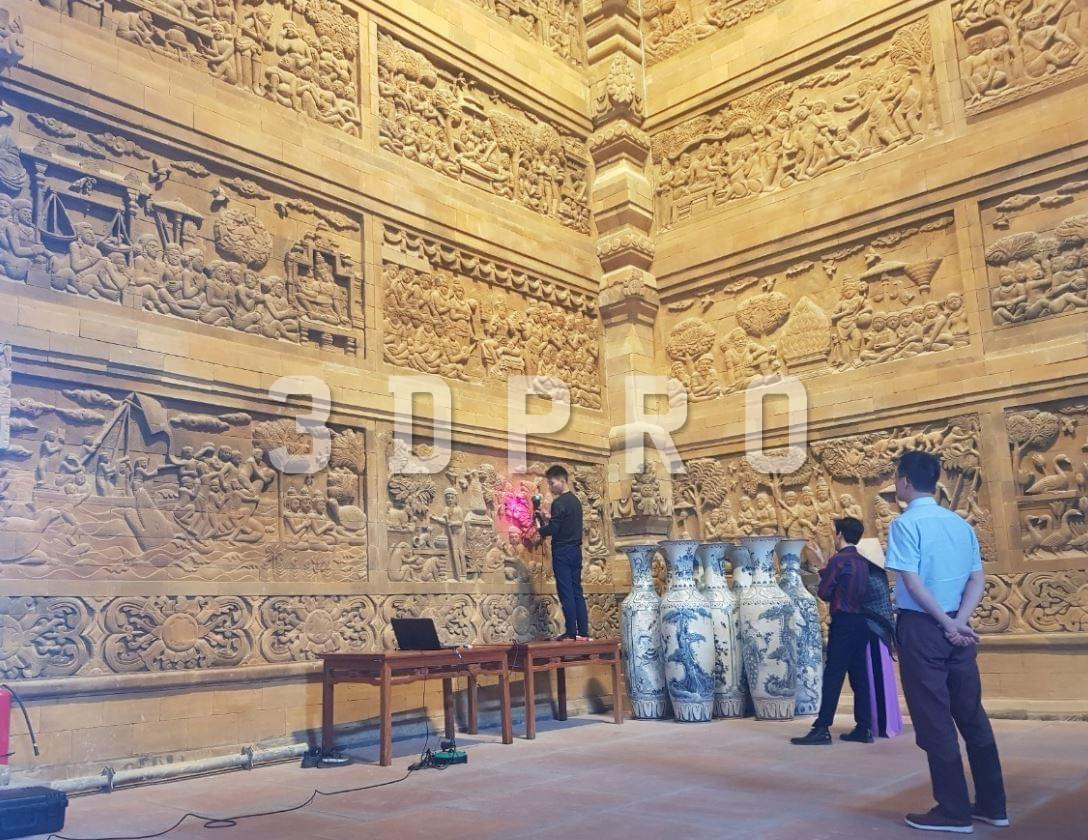

Ứng dụng scan 3D trong số hóa và phục dựng phù điêu nghệ thuật chi tiết cao

5.3 Quy trình trọn gói, hỗ trợ kỹ thuật & đào tạo chuyên sâu

3DPRO cung cấp quy trình khép kín từ khảo sát sản phẩm, scan 3D, xử lý dữ liệu, thiết kế ngược, đo kiểm đến in 3d tạo mẫu hoàn chỉnh.

Khách hàng không cần làm việc với nhiều đơn vị khác nhau, giúp dữ liệu được đồng bộ xuyên suốt và hạn chế sai lệch trong quá trình xử lý.

Ngoài dịch vụ triển khai trực tiếp, 3DPRO còn hỗ trợ chuyển giao công nghệ, đào tạo vận hành máy scan 3D, hướng dẫn xử lý dữ liệu và sử dụng phần mềm dựng CAD cho doanh nghiệp có nhu cầu xây dựng hệ thống nội bộ.

Đội ngũ kỹ thuật luôn đồng hành trong quá trình triển khai nhằm hỗ trợ xử lý dữ liệu khó, tối ưu quy trình và nâng cao hiệu quả ứng dụng công nghệ 3D trong sản xuất thực tế.

6. FAQs - Hỏi & Đáp

- Hỏi: Scan 3D có chính xác không?

 Đáp: Có. Nhưng độ chính xác của công nghệ Scan 3D phụ thuộc vào thiết bị và công nghệ sử dụng. Các dòng máy scan công nghiệp hiện nay có thể đạt độ chính xác khoảng 0.02 mm, phù hợp cho đo kiểm kỹ thuật, dựng CAD và phục hồi chi tiết cơ khí phức tạp.

- Hỏi: In 3D mất bao lâu?

 Đáp: Thời gian In 3D phụ thuộc vào kích thước sản phẩm, độ phức tạp hình học và công nghệ in sử dụng. Với các mẫu nhỏ hoặc prototype đơn giản, thời gian in có thể chỉ từ vài giờ.

- Hỏi: File scan xuất được định dạng nào?

 Đáp: Dữ liệu sau Scan 3D thường được xuất dưới các định dạng phổ biến như STL, OBJ, PLY, STEP hoặc IGES để phục vụ thiết kế, dựng CAD, gia công CNC và In 3D.

- Hỏi: Có thể in trực tiếp từ file scan không?

 Đáp: Có thể. Tuy nhiên trong nhiều trường hợp, kỹ sư cần xử lý mesh, tối ưu dữ liệu hoặc chỉnh sửa bề mặt trước khi đưa vào In 3D nhằm đảm bảo chất lượng thành phẩm.

- Hỏi: In 3D được những vật liệu nào?

 Đáp: Công nghệ In 3D hiện hỗ trợ nhiều loại vật liệu như PLA, ABS, Resin, Nylon và các vật liệu kỹ thuật chuyên dụng phục vụ cơ khí, mô hình và prototype.

- Hỏi: Giá Scan 3D tính như thế nào?

 Đáp: Chi phí Scan 3D phụ thuộc vào kích thước sản phẩm, độ phức tạp bề mặt, yêu cầu độ chính xác và khối lượng dữ liệu cần xử lý sau scan.

- Hỏi: Giá In 3D phụ thuộc vào yếu tố nào?

 Đáp: Giá In 3D thường được tính dựa trên vật liệu in, kích thước sản phẩm, thời gian in, độ chi tiết và công nghệ in sử dụng.

Tóm lại, với khả năng số hóa dữ liệu chính xác, phục dựng bản vẽ kỹ thuật và tạo mẫu nhanh linh hoạt, quy trình Scan 3D, Thiết Kế Ngược, In 3D đang trở thành giải pháp quan trọng giúp doanh nghiệp tối ưu thời gian phát triển sản phẩm và nâng cao hiệu quả sản xuất. Từ cơ khí, khuôn mẫu đến nghệ thuật, y tế hay R&D, công nghệ 3D không chỉ hỗ trợ phục hồi và tái tạo sản phẩm mà còn mở ra nhiều cơ hội cải tiến thiết kế trong tương lai.
