Doanh nghiệp có sản phẩm thực tế nhưng bản vẽ thiết kế đã bị thất lạc, không có file CAD gốc, hoặc sản phẩm qua thời gian bị mòn/hỏng cần tái tạo và cải tiến. Làm thế nào để đưa một chi tiết cơ khí hay mẫu vật vật lý trở lại dây chuyền sản xuất một cách nhanh chóng và chính xác nhất? Dịch vụ thiết kế ngược chuyên nghiệp tại 3DPRO chính là giải pháp tối ưu giúp chuyển đổi mọi sản phẩm thực tế thành dữ liệu 3D chuẩn xác, phục vụ hoàn hảo cho công đoạn gia công, sản xuất hoặc in 3D.

Thiết kế ngược là gì? Khi nào doanh nghiệp nên lựa chọn dịch vụ thiết kế ngược?

Thiết kế ngược là quá trình số hóa vật thể thực tế thành dữ liệu 3D, từ đó tái tạo lại mô hình CAD hoàn chỉnh với đầy đủ thông số kỹ thuật, kích thước và biên dạng chuẩn xác.

Để đạt độ chính xác tối đa, thiết kế ngược có thể kết hợp công nghệ Scan 3D tiên tiến, đo đạc chính xác và xử lý dữ liệu chuyên sâu bằng phần mềm dựng hình CAD chuyên dụng.

Doanh nghiệp nên sử dụng dịch vụ thiết kế ngược trong các trường hợp thực tế sau:

• Mất bản vẽ hoặc file thiết kế gốc: Sản phẩm cũ nhập khẩu hoặc sản xuất từ lâu không còn lưu trữ hồ sơ thiết kế 2D/3D.
• Chi tiết bị mòn, hư hỏng cần phục dựng: Cần khôi phục lại biên dạng ban đầu của linh kiện, phụ tùng thay thế để đưa vào gia công lại.
• Cần sao chép, cải tiến hoặc tối ưu hóa sản phẩm: Muốn nghiên cứu sản phẩm đối thủ, tối ưu kết cấu hoặc cải tiến tính năng từ một mẫu có sẵn trên thị trường.
• Chuyển mẫu thủ công/sét đắp thành file CAD sản xuất: Chuyển đổi các mô hình tạo dáng bằng tay thành file 3D để đưa vào máy gia công CNC hoặc khuôn mẫu.

Thay vì tốn hàng tỷ đồng đầu tư máy Scan 3D, phần mềm bản quyền và nhân sự chuyên sâu, thuê dịch vụ thiết kế ngược trọn gói bên ngoài còn giúp doanh nghiệp có ngay file CAD chính xác, kiểm soát rủi ro sai lệch và hoàn thành sản xuất nhanh gấp 3 - 5 lần.

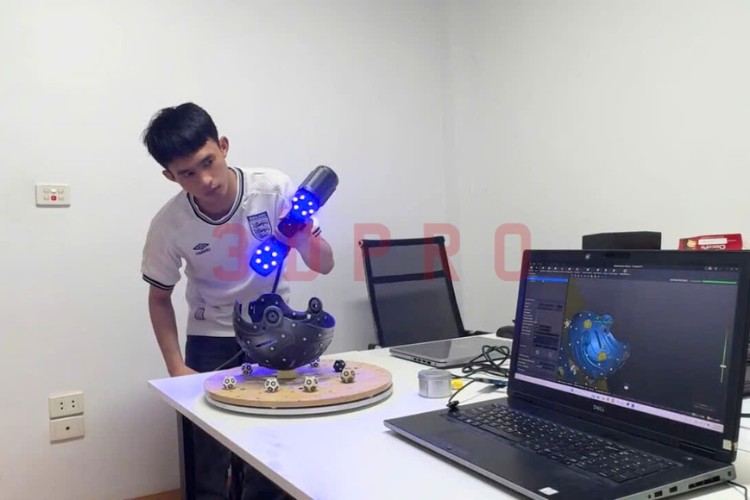

Thiết kế ngược giúp có ngay file CAD nhanh và chính xác

Quy trình dịch vụ thiết kế ngược chính xác theo yêu cầu tại 3DPRO

Để đảm bảo độ chính xác và chất lượng file đầu ra, 3DPRO áp dụng quy trình làm việc chuẩn hóa qua 5 bước chuyên nghiệp:

Bước 1: Tiếp nhận mẫu và phân tích yêu cầu kỹ thuật

Tiếp nhận vật thể thực tế từ khách hàng; đánh giá độ phức tạp, vật liệu, điều kiện làm việc và xác định rõ yêu cầu về dung sai kỹ thuật (mức độ chính xác mong muốn).

Bước 2: Scan 3D thu thập dữ liệu đám mây điểm (Point Cloud)

Sử dụng thiết bị Scan 3D chuyên dụng công nghệ ánh sáng xanh/Laser để quét toàn bộ bề mặt vật thể, thu về dữ liệu lưới (Mesh/Point Cloud) có độ phân giải cao và chính xác.

Bước 3: Xử lý dữ liệu và thiết kế ngược (Dựng lại mô hình CAD)

Kỹ sư 3DPRO tiến hành trích xuất biên dạng, xử lý lưới và dựng lại mô hình CAD trên các phần mềm chuyên dụng như Geomagic Design X, SOLIDWORKS, …

Bước 4: Kiểm tra sai lệch, hiệu chỉnh và tối ưu thiết kế

So sánh mô hình CAD thu được với dữ liệu Scan 3D gốc để kiểm tra độ trôi dung sai. Tiến hành hiệu chỉnh các vị trí bị biến dạng/mòn do thực tế để đưa về kích thước chuẩn.

Bước 5: Bàn giao file phục vụ gia công, sản xuất hoặc in 3D

Xuất file dữ liệu ra các định dạng theo yêu cầu (.STP, .STEP, .IGS, .XT, .STL...) sẵn sàng nhập vào phần mềm CAM để chạy CNC, làm khuôn hoặc đưa thẳng vào máy in 3D.

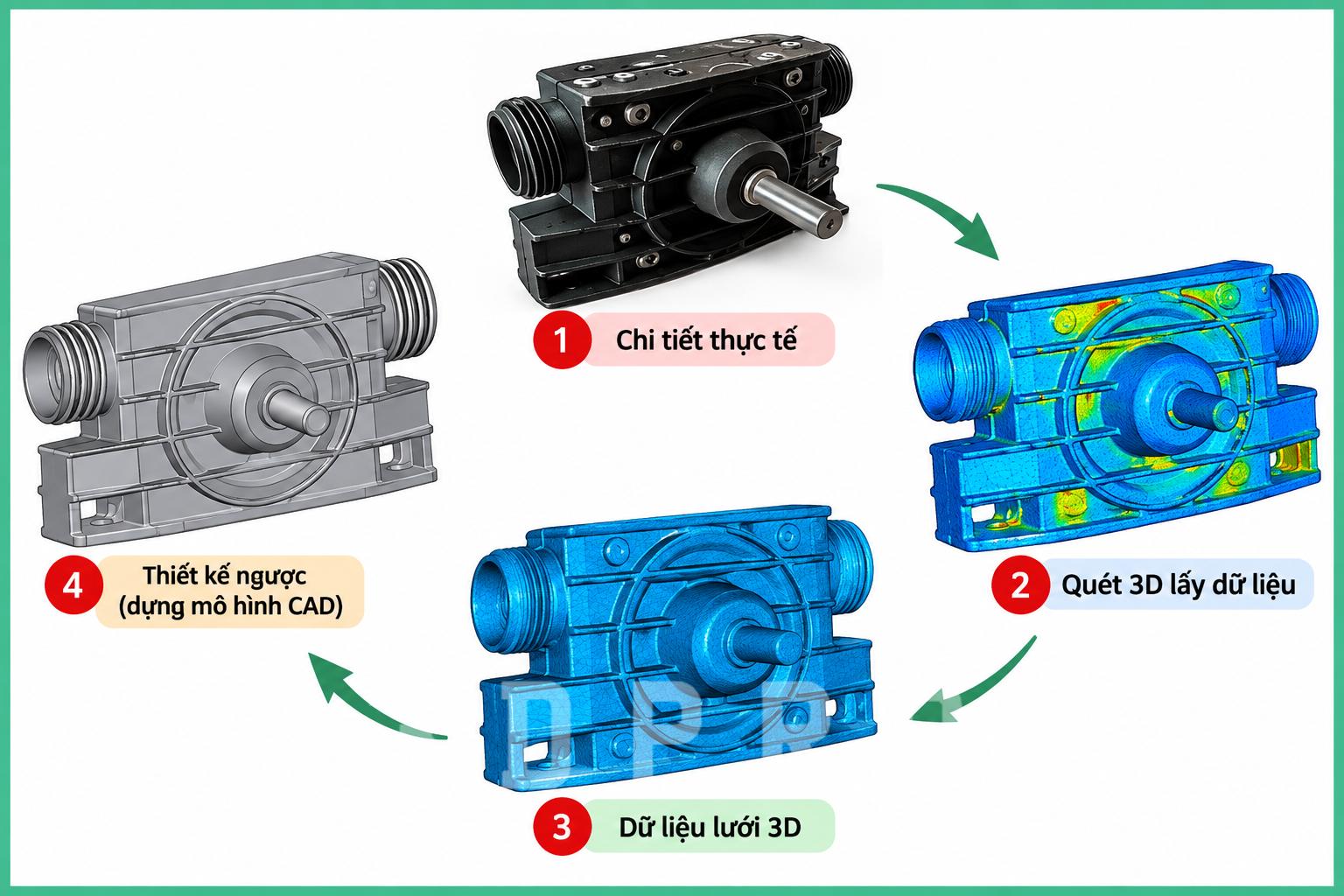

Quy trình cơ bản của thiết kế ngược

Ứng dụng của dịch vụ thiết kế ngược của 3D PRO trong các ngành nghề

Khi doanh nghiệp cần chuyển một sản phẩm thực tế thành dữ liệu kỹ thuật để phục dựng, sản xuất hoặc cải tiến, công nghệ này có thể được áp dụng trong nhiều ngành khác nhau.

Thiết kế ngược trong ngành cơ khí - chế tạo

Trong ngành cơ khí, các chi tiết máy sau một thời gian vận hành thường bị mòn, biến dạng hoặc nứt gãy. Khi mất bản vẽ gốc từ nhà sản xuất (đặc biệt là các dây chuyền nhập khẩu cũ), việc đo thủ công bằng thước kẹp hay panme gần như không thể tái tạo chính xác các bề mặt cong, góc nghiêng hay biên dạng bánh răng.

Dịch vụ của 3DPRO giúp số hóa toàn bộ chi tiết, phân tích và bù lại độ mài mòn kỹ thuật để đưa mô hình về kích thước chuẩn ban đầu.

File CAD nhận được có đầy đủ thông số dung sai lắp ghép, chuẩn vát, tâm lỗ, giúp doanh nghiệp chủ động gia công CNC, phay, tiện chính xác linh kiện thay thế mà không tốn chi phí nhập khẩu nguyên chiếc.

Thiết kế ngược trong ngành ô tô - xe máy

Ngành ô tô – xe máy đòi hỏi tính khí động học cao và kết cấu bề mặt phức tạp. Dịch vụ thiết kế ngược đóng vai trò quan trọng trong việc R&D, phát triển sản phẩm phụ trợ và độ xe

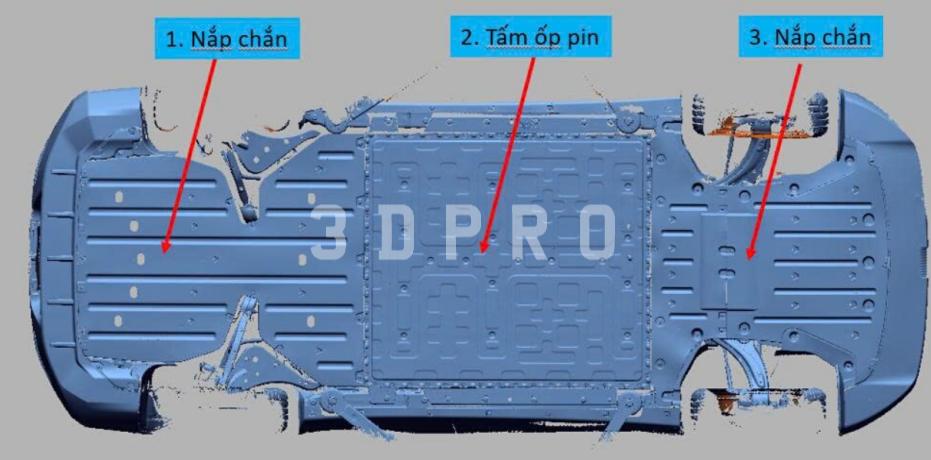

3DPRO hỗ trợ quét toàn bộ khung gầm, vỏ xe hoặc không gian khoang động cơ để dựng lại bản vẽ 3D chuẩn xác. Từ đó, các kỹ sư dễ dàng thiết kế thêm phụ kiện (độ bodykit, cản trước/sau, ốp trang trí) ôm sát hoàn hảo theo biên dạng thực tế của xe.

Ngoài ra, quy trình này còn hỗ trợ tái tạo các linh kiện xe cổ, xe hiếm đã ngừng sản xuất để đúc hoặc in 3D thay thế.

Thiết kế ngược trong ngành ô tô - xe máy

Ứng dụng trong ngành công nghiệp và thiết bị sản xuất

Các dây chuyền sản xuất tự động hóa (thực phẩm, dược phẩm, đóng gói, xi măng...) thường sử dụng các cụm chi tiết tiêu hao nhanh như cánh bơm, trục vít, khớp nối, van đặc chủng.

Khi xảy ra hỏng hóc, việc chờ linh kiện chính hãng từ nước ngoài mất từ 3 – 6 tháng, gây ngưng trệ toàn bộ nhà máy.

Bằng việc scan 3D và thiết kế ngược trực tiếp tại hiện trường hoặc xưởng, 3DPRO giúp doanh nghiệp có ngay file CAD kỹ thuật trong vòng 24 – 48 giờ.

Điều này cho phép doanh nghiệp nội địa hóa linh kiện, đặt gia công ngay tại Việt Nam để đưa dây chuyền trở lại hoạt động nhanh chóng, tối ưu hóa thời gian dừng máy

Thiết kế ngược trong sản xuất khuôn mẫu

Khuôn đúc, khuôn ép nhựa hay khuôn đột dập sau thời gian dài sử dụng thường bị ăn mòn, móp méo hoặc cần sửa đổi kết cấu để ra sản phẩm mới. Hơn nữa, nhiều bộ khuôn cũ không hề có file thiết kế 3D.

3DPRO tiến hành quét 3D bề mặt lòng khuôn và lõi khuôn, tái tạo lại bề mặt làm việc chuẩn xác dưới dạng file Solid/Surface.

 Kỹ sư có thể dễ dàng tách khuôn, tính toán độ co rút vật liệu nhựa/kim loại, điều chỉnh góc thoát khuôn và đường chia khuôn. Quy trình này giúp rút ngắn 50 – 70% thời gian thiết kế bộ khuôn mới so với việc đo vẽ lại từ đầu.

Ứng dụng trong ngành nhựa và sản phẩm tiêu dùng

Các sản phẩm nhựa tiêu dùng (vỏ máy sấy, chai lọ mỹ phẩm, đồ chơi, thiết bị gia dụng) thường có kiểu dáng công nghệ mang tính thẩm mỹ cao, nhiều đường cong sinh học mềm mại rất khó đo đạc thủ công.

Công nghệ thiết kế ngược giúp chuyển đổi các mẫu tạo dáng bằng đất sét, mẫu in 3D concept hoặc mẫu thực tế trên thị trường thành file CAD chuẩn xác.

Dữ liệu này không chỉ phục vụ làm khuôn ép nhựa hàng loạt mà còn giúp đội ngũ R&D dễ dàng điều chỉnh độ dày thành, gân tăng cứng, hoặc tối ưu kết cấu lắp ghép giữa các vỏ nhựa.

Thiết kế ngược trong y tế và các sản phẩm chuyên dụng

Trong y tế, mỗi bệnh nhân có một cấu trúc cơ thể duy nhất, đòi hỏi sự cá nhân hóa tuyệt đối mà các phương pháp thiết kế truyền thống không thể đáp ứng.

3DPRO ứng dụng thiết kế ngược kết hợp với dữ liệu quét 3D cơ thể để tạo ra các sản phẩm y tế vừa vặn hoàn hảo:

• Dụng cụ chỉnh hình (nẹp chân, đệm lưng), chân tay giả
• Vỏ máy trợ thính
• Tạo mô hình xương 3D để phục vụ phẫu thuật.

Tương tự, trong các ngành sản xuất đồ bảo hộ chuyên dụng (mặt nạ chống độc, tai nghe chống ồn), thiết kế ngược giúp tạo ra sản phẩm ôm khít theo biên dạng khuôn mặt/cơ thể người dùng, tối đa hóa hiệu quả bảo vệ.

Vì sao nên lựa chọn dịch vụ thiết kế ngược tại 3DPRO?

Với năng lực công nghệ hàng đầu và đội ngũ kỹ sư giàu kinh nghiệm thực chiến, 3DPRO mang đến giải pháp dịch vụ thiết kế ngược toàn diện, giải quyết triệt để mọi bài toán kỹ thuật phức tạp của khách hàng:

• Nhận thiết kế ngược theo mẫu và yêu cầu thực tế: Tùy chỉnh linh hoạt theo từng mục đích – khôi phục nguyên bản hoặc bù dung sai, bù độ mài mòn theo tiêu chuẩn
• Kết hợp Scan 3D và dựng CAD trong cùng quy trình khép kín: Đảm bảo tính nhất quán dữ liệu, tiết kiệm chi phí và tối ưu thời gian giao hàng cho doanh nghiệp.
• Xử lý chuyên sâu chi tiết có biên dạng phức tạp: Làm chủ hoàn toàn các bề mặt cong tự do, góc khuất hay kết cấu nội thất ẩn bên trong vật thể.
• File CAD hoàn chỉnh, dễ dàng chỉnh sửa: Bàn giao file đầy đủ cây lịch sử thiết kế, giúp bộ phận R&D của khách hàng dễ dàng tiếp tục cải tiến về sau.

Đặc biệt, 3DPRO sẽ đồng hành cùng khách hàng từ khâu đo đạc ban đầu, tạo file 3D cho đến hỗ trợ kỹ thuật phục vụ lập trình gia công CNC, làm khuôn hoặc in 3D mẫu thử.

Khách hàng có thể cung cấp mẫu thực tế hoặc thông tin sản phẩm để đội ngũ kỹ thuật đánh giá phương án thực hiện phù hợp.

Tóm lại, với sự vượt trội về độ chính xác và khả năng tối ưu hóa quy trình sản xuất, dịch vụ thiết kế ngược tại 3DPRO chính là chìa khóa giúp doanh nghiệp làm chủ công nghệ, rút ngắn thời gian R&D và tiết kiệm tối đa chi phí. Đừng để những bản vẽ thất lạc hay linh kiện hư hỏng làm gián đoạn dây chuyền của bạn - liên hệ ngay với 3DPRO hôm nay để nhận tư vấn chuyên sâu và giải pháp số hóa 3D toàn diện nhất.
