Quy trình thiết kế bộ body kit từ A-Z bằng công nghệ scan 3D

Thay vì tốn hàng tuần đo đạc thủ công và chỉnh sửa mẫu composite, công nghệ scan 3D đang cách mạng hóa ngành nâng cấp xe ô tô. Phương pháp này giúp số hóa chính xác từng milimét phom dáng xe, kể cả các dòng xe điện mới nhất. Hãy cùng khám phá quy trình thiết kế bộ body kit từ A-Z bằng công nghệ scan 3D để hiểu lý do vì sao giải pháp này giúp các xưởng độ tối ưu hóa thời gian và chi phí sản xuất vượt trội.

Máy scan 3D thu thập dữ liệu hình học của toàn bộ thân xe

1. Quy trình thiết kế bộ body kit truyền thống ngày càng bộc lộ nhiều hạn chế

Một bộ body kit đẹp không chỉ cần có kiểu dáng bắt mắt mà còn phải ôm sát từng đường nét của thân xe. Chỉ cần sai lệch vài milimet ở vị trí cản trước, hông xe hay vòm bánh cũng có thể khiến việc lắp ráp gặp khó khăn hoặc làm giảm tính thẩm mỹ của sản phẩm.

Trước đây, phần lớn các xưởng độ xe phát triển body kit bằng phương pháp đo thủ công kết hợp tạo mẫu trực tiếp trên xe. Cách làm này phụ thuộc nhiều vào kinh nghiệm của kỹ thuật viên và mất khá nhiều thời gian.

Một số hạn chế thường gặp gồm:

• Đo kích thước bằng thước, dưỡng hoặc các dụng cụ cơ khí nên dễ phát sinh sai số.
• Khó tái hiện đầy đủ các bề mặt cong phức tạp của thân xe.
• Phải tháo lắp mẫu nhiều lần để kiểm tra độ khít.
• Gia công mẫu composite thủ công mất nhiều ngày, thậm chí nhiều tuần.
• Nếu phát hiện sai lệch sau khi chế tạo, gần như phải chỉnh sửa hoặc làm lại toàn bộ khuôn.
• Chi phí R&D tăng do tốn nhân công, vật liệu và thời gian thử nghiệm.

Ngoài ra, với các mẫu xe mới hoặc xe điện như VF5, VF6 hay nhiều dòng xe vừa ra mắt, nhà sản xuất thường không công bố dữ liệu CAD của thân xe. Điều này khiến các đơn vị phát triển bộ body kit gần như phải bắt đầu từ con số 0.

Chính vì vậy, nhiều doanh nghiệp đã chuyển sang quy trình số hóa thân xe bằng công nghệ scan 3D ngay từ giai đoạn đầu.

Đây được xem là nền tảng giúp rút ngắn quá trình nghiên cứu và phát triển (R&D), đồng thời nâng cao độ chính xác trong toàn bộ chuỗi thiết kế và sản xuất.

2. Quy trình thiết kế bộ body kit bằng công nghệ scan 3D diễn ra như thế nào?

Quy trình phát triển bộ body kit hiện đại thường gồm 6 bước chính, từ thu thập dữ liệu thực tế của xe đến kiểm tra sản phẩm hoàn thiện trước khi sản xuất hàng loạt.

2.1 Scan 3D toàn bộ thân xe nhằm thu thập dữ liệu hình học

Kỹ sư sử dụng máy scan 3D cầm tay để quét toàn bộ các khu vực dự kiến lắp bộ body kit. Trong quá trình quét, thiết bị sẽ phát tia laser lên bề mặt xe và ghi nhận hàng triệu điểm đo mỗi giây, từ đó tái tạo mô hình 3D hoàn chỉnh.

Các khu vực cần scan thường bao gồm:

• Cản trước và cản sau.
• Tai xe, nắp capo.
• Hông xe, vòm bánh xe.
• Cửa xe, cốp sau, mui xe.
• Một số chi tiết dưới gầm nếu thiết kế có diffuser hoặc ốp gầm.

Việc scan toàn bộ thân xe giúp thu thập đầy đủ dữ liệu về hình dạng, đường cong, các vị trí lắp ghép và khoảng hở giữa các chi tiết.

 Nhờ đó, kỹ sư có cơ sở thiết kế bộ body kit có độ ôm khít cao, hạn chế sai số và giảm số lần phải chỉnh sửa trong quá trình lắp ráp.

2.2 Xử lý dữ liệu scan bằng phần mềm chuyên dụng

Sau khi hoàn thành quá trình quét, dữ liệu sẽ được đưa vào phần mềm để xử lý trước khi phục vụ thiết kế.

Do dữ liệu ban đầu được tạo thành từ nhiều lượt quét khác nhau nên kỹ sư cần thực hiện các bước như:

• Ghép các vùng dữ liệu thành một mô hình thống nhất.
• Loại bỏ các điểm nhiễu do ánh sáng hoặc môi trường.
• Vá các vùng dữ liệu còn thiếu nếu có.
• Làm mịn và tối ưu lưới tam giác (Mesh).
• Kiểm tra độ đầy đủ của mô hình.

Kết quả cuối cùng là một mô hình 3D hoàn chỉnh của chiếc xe với đầy đủ hình học thực tế. Mô hình này thường được xuất dưới định dạng STL để phục vụ các bước tiếp theo.

Trong trường hợp khách hàng có nhu cầu thiết kế ngược , đơn vị triển khai sẽ bàn giao thêm các bộ file kỹ thuật như STEP (.stp), Parasolid (.x_t) và bản vẽ 2D, giúp khách hàng dễ dàng chỉnh sửa thiết kế, phát triển sản phẩm hoặc phục vụ gia công, sản xuất sau này.

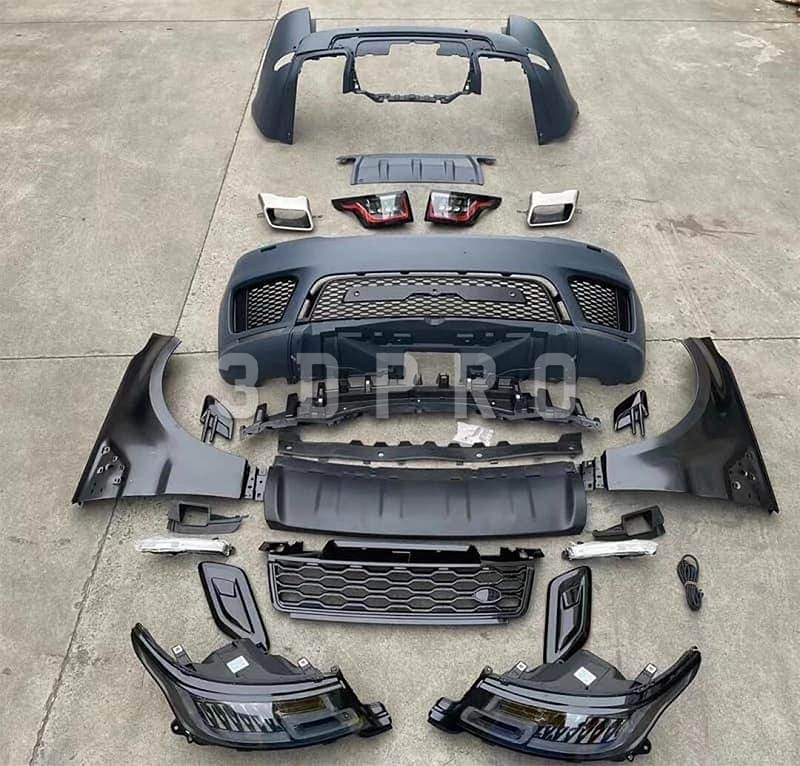

Scan 3D toàn bộ thân xe nhằm thu thập dữ liệu hình học

2.3 Thiết kế ngược tái tạo lại mô hình CAD

Dữ liệu thu được từ quá trình scan 3D chỉ là mô hình dạng Mesh, gồm hàng triệu điểm và các mặt tam giác mô phỏng hình dạng của vật thể. Loại dữ liệu này rất phù hợp để quan sát hoặc đo kiểm nhưng chưa thể chỉnh sửa trực tiếp trên các phần mềm CAD.

Để phục vụ thiết kế bộ body kit, kỹ sư sẽ thực hiện quy trình thiết kế ngược nhằm tái tạo lại mô hình CAD từ dữ liệu scan. Đây là bước chuyển đổi dữ liệu hình học thành mô hình kỹ thuật có đầy đủ các bề mặt, đường biên và kích thước tiêu chuẩn.

Quá trình này bao gồm:

• Thiết lập hệ tọa độ chuẩn của xe.
• Thiết lập các mặt chuẩn làm cơ sở định vị và dựng mô hình CAD.
• Tạo các đường biên (Curve) theo hình dạng thực tế.
• Dựng các bề mặt (Surface).
• Hoàn thiện mô hình CAD 3D.

Sau khi hoàn thành, doanh nghiệp sẽ có mô hình CAD đầy đủ, có thể chỉnh sửa kích thước, thay đổi thiết kế hoặc bổ sung các chi tiết mới mà không cần scan lại chiếc xe.

Đây là nền tảng quan trọng để phát triển bộ body kit, thiết kế khuôn, lập trình gia công CNC hoặc phục vụ sản xuất hàng loạt.

2.4 Thiết kế bộ body kit trên CAD

Sau khi hoàn thành mô hình CAD của chiếc xe, kỹ sư sẽ bắt đầu thiết kế bộ body kit dựa trên dữ liệu hình học đã được số hóa.

Toàn bộ quá trình diễn ra trên phần mềm CAD chuyên dụng, giúp dễ dàng chỉnh sửa kích thước, hình dáng và kiểm soát độ chính xác của từng chi tiết ngay từ giai đoạn thiết kế.

Trong quá trình thiết kế, mô hình CAD của bộ body kit sẽ được lắp thử trực tiếp trên mô hình 3D của chiếc xe để đánh giá khả năng tương thích. Kỹ sư có thể kiểm tra và điều chỉnh ngay các yếu tố quan trọng như:

• Độ ôm sát giữa body kit và thân xe.
• Khoảng cách tiếp giáp giữa các chi tiết khi lắp lên xe.
• Độ dày vật liệu và kết cấu chịu lực của từng chi tiết.
• Bán kính bo góc và tính thẩm mỹ của các đường nét.
• Khoảng hở giữa body kit với bánh xe, cửa xe hoặc các chi tiết nguyên bản.
• Khả năng tháo lắp và gia công trong thực tế.

Việc thiết kế trên môi trường CAD còn cho phép mô phỏng trước hình dáng tổng thể của chiếc xe sau khi lắp bộ body kit, từ đó dễ dàng trao đổi với khách hàng và điều chỉnh phương án thiết kế trước khi chế tạo mẫu.

2.5 Gia công mẫu thử

Sau khi bản thiết kế bộ body kit được hoàn thiện và phê duyệt trên phần mềm CAD, dữ liệu sẽ được chuyển sang giai đoạn gia công mẫu thử.

Tùy theo vật liệu và quy trình sản xuất, doanh nghiệp có thể lựa chọn nhiều phương pháp chế tạo khác nhau như:

• Gia công CNC trên vật liệu xốp, nhựa kỹ thuật hoặc kim loại.
• In 3D để tạo mẫu nhanh và đánh giá thiết kế.
• Gia công composite hoặc sợi carbon đối với các sản phẩm thực tế.
• Chế tạo khuôn để phục vụ quá trình sản xuất hàng loạt

Sau khi hoàn thiện, mẫu thử sẽ được lắp trực tiếp lên xe để kiểm tra toàn diện về hình dáng và khả năng lắp ráp.

Nếu phát hiện bất kỳ điểm chưa phù hợp nào, kỹ sư chỉ cần điều chỉnh lại mô hình CAD và gia công lại chi tiết tương ứng. Nhờ dữ liệu đã được số hóa từ đầu, quá trình chỉnh sửa diễn ra nhanh chóng mà không cần đo đạc lại toàn bộ chiếc xe.

2.6 Scan 3D kiểm tra lần cuối

Trước khi đưa bộ body kit vào sản xuất hàng loạt hoặc bàn giao cho khách hàng, sản phẩm sẽ được scan 3D lần cuối để kiểm tra chất lượng.

Kỹ sư sẽ sử dụng máy scan 3D để quét toàn bộ bộ body kit sau khi gia công. Dữ liệu thu được sẽ được so sánh trực tiếp với mô hình CAD bằng phần mềm đo kiểm 3D

Phần mềm sẽ tự động phân tích và hiển thị bản đồ sai lệch (Color Map), giúp đánh giá nhanh các chỉ số quan trọng như:

• Mức chênh lệch giữa sản phẩm thực tế và mô hình CAD.
• Độ cong vênh của từng chi tiết sau gia công.
• Độ khít giữa body kit và thân xe.
• Độ phẳng, độ đối xứng và các vị trí vượt ngoài dung sai cho phép.

Điều này giúp giảm tỷ lệ sản phẩm lỗi, hạn chế chi phí sửa chữa và đảm bảo mọi bộ body kit khi xuất xưởng đều đạt chất lượng đồng đều, đáp ứng đúng yêu cầu kỹ thuật và tính thẩm mỹ.

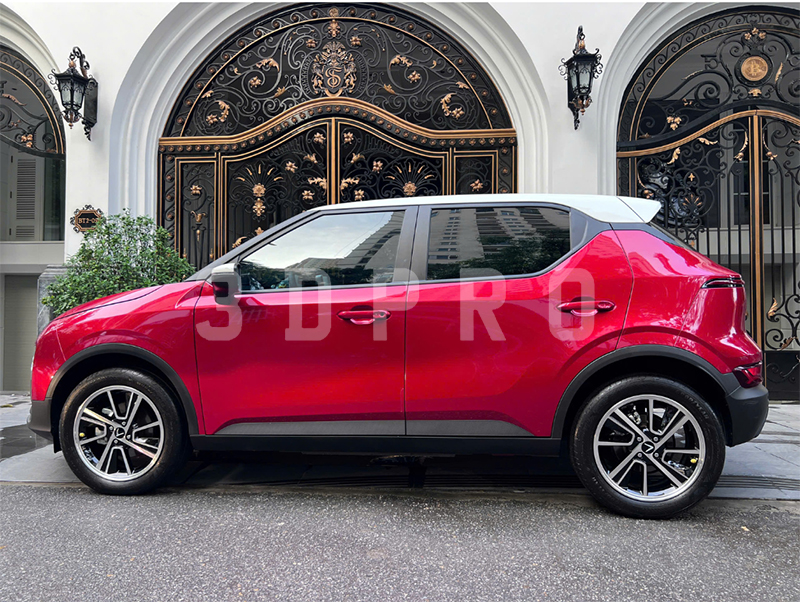

Đo kiểm 3D giúp phát hiện sai số trước khi đưa body kit vào sản xuất hàng loạt

3. Đơn vị nào cung cấp giải pháp scan 3D hỗ trợ thiết kế bộ body kit chuyên nghiệp? - 3D PRO

Để triển khai hiệu quả quy trình thiết kế bộ body kit bằng scan 3D, doanh nghiệp không chỉ cần thiết bị phù hợp mà còn cần đơn vị có kinh nghiệm về số hóa dữ liệu, thiết kế ngược và đo kiểm chất lượng.

3D PRO là đơn vị cung cấp giải pháp scan 3D và đo kiểm 3D cho nhiều lĩnh vực như ô tô, cơ khí chế tạo, khuôn mẫu và sản xuất công nghiệp. Với đội ngũ kỹ sư giàu kinh nghiệm, 3D PRO có thể đồng hành cùng doanh nghiệp trong toàn bộ quá trình phát triển body kit.

Các giải pháp mà 3D PRO cung cấp gồm:

• Tư vấn quy trình scan 3D phù hợp với từng dự án.
• Thu thập dữ liệu 3D có độ chính xác cao phục vụ thiết kế.
• Hỗ trợ thiết kế ngược và xây dựng mô hình CAD.
• Hỗ trợ đo kiểm, so sánh sản phẩm với dữ liệu thiết kế để đánh giá sai số.
• Tư vấn giải pháp tích hợp scan 3D vào quy trình R&D và sản xuất.

Việc lựa chọn đúng đối tác ngay từ đầu sẽ giúp doanh nghiệp xây dựng quy trình phát triển bộ body kit bài bản, giảm thời gian nghiên cứu, tối ưu chi phí và nâng cao chất lượng sản phẩm trước khi đưa ra thị trường.

Tóm lại, công nghệ scan 3D đang thay đổi cách các doanh nghiệp thiết kế và phát triển bộ body kit, giúp rút ngắn thời gian R&D, nâng cao độ chính xác và tối ưu chi phí sản xuất. Nếu cần triển khai quy trình số hóa và thiết kế body kit chuyên nghiệp, 3D PRO sẵn sàng đồng hành cùng doanh nghiệp với giải pháp scan 3D và hỗ trợ kỹ thuật toàn diện.
