Những khó khăn khi sản xuất VinFast Body Kit và cách công nghệ scan 3D giải quyết

VinFast Body Kit đang trở thành xu hướng nâng cấp ngoại thất được nhiều chủ xe quan tâm. Tuy nhiên, để tạo ra một bộ body kit đẹp, lắp vừa vặn và giữ nguyên kết cấu xe không phải là công việc đơn giản. Các xưởng sản xuất thường phải đối mặt với nhiều bài toán về đo đạc, thiết kế và kiểm soát chất lượng.

Bài viết dưới đây sẽ phân tích những khó khăn phổ biến trong quá trình sản xuất VinFast Body Kit và cách công nghệ scan 3D giúp giải quyết các vấn đề này.

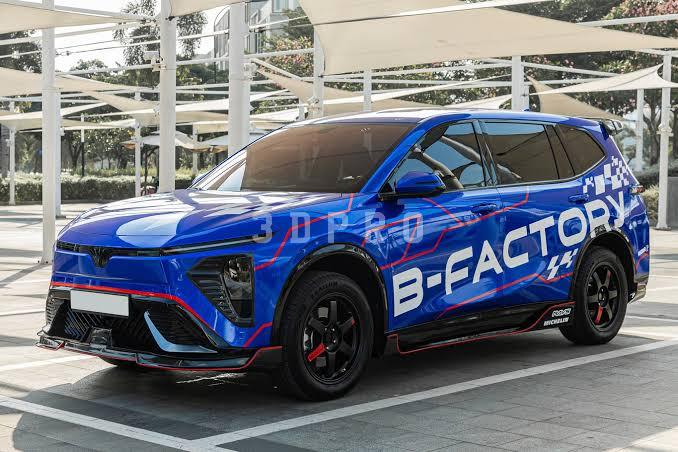

VinFast Body Kit được thiết kế và lắp đặt trên xe bằng công nghệ scan 3D.

1. Những thách thức khi sản xuất VinFast Body Kit

Body kit là tập hợp các chi tiết ngoại thất như cản trước, cản sau, ốp hông, cánh gió hay các chi tiết trang trí khác. Để sản phẩm đạt độ hoàn thiện cao, nhà sản xuất cần bảo đảm từng chi tiết khớp chính xác với thân xe.

Tuy nhiên, việc sản xuất một bộ VinFast Body Kit theo phương pháp truyền thống thường đối mặt với 4 rào cản lớn:

• Độ cong và hình học thân xe rất phức tạp: Các dòng xe VinFast như VF 8, VF 9 hay Lux A2.0 sở hữu nhiều đường dập nổi, bề mặt cong 3D và các góc cạnh khí động học phức tạp. Việc nắm bắt chính xác các biên dạng này bằng mắt thường là bất khả thi.

• Sai số khi đo thủ công: Phương pháp đo bằng thước dây, thước kẹp hay lấy mẫu bằng đất sét/composite thủ công luôn có độ trễ và sai số lớn. Chỉ cần lệch vài milimet, bộ body kit sẽ bị hở hoặc vênh khi lắp ráp.

• Thiết kế thử nghiệm phải chỉnh sửa nhiều lần: Do dữ liệu đầu vào không chuẩn, kỹ sư phải đắp mẫu, gá thử, rồi lại cắt gọt chỉnh sửa trực tiếp trên xe thật. Quá trình này lặp đi lặp lại làm tiêu tốn rất nhiều thời gian và chi phí phôi mẫu.

• Kiểm soát chất lượng sau gia công gặp nhiều khó khăn: Khi làm thủ công, xưởng sản xuất không có cơ sở dữ liệu số chuẩn để đối chiếu. Rất khó để đánh giá xem sản phẩm hoàn thiện đã đồng đều giữa các lô hàng hay chưa.

2. Công nghệ scan 3D giúp giải quyết những khó khăn trong sản xuất VinFast Body Kit như thế nào?

Công nghệ quét 3D ra đời đã thay đổi hoàn toàn cuộc chơi, số hóa toàn bộ quy trình sản xuất một cách khoa học.

2.1. Số hóa chính xác toàn bộ thân xe bằng Scan 3D

Máy scan 3D sử dụng laser hoặc ánh sáng cấu trúc để ghi lại hàng triệu điểm dữ liệu trên bề mặt xe.

Giải pháp này giúp tối ưu quy trình sản xuất và nâng cao hiệu quả vận hành:

• Thu thập dữ liệu hình học đầy đủ: Nó tạo ra một "đám mây điểm" (point cloud) phản ánh chính xác 100% hình dáng thực tế.

• Quét nhanh toàn bộ bề mặt xe: Máy scan 3D chỉ cần vài chục phút để chụp lại toàn bộ ngoại thất của xe, bao gồm cả các vị trí khuất hay các khớp nối ngầm.

• Độ chính xác Metrology: Các máy quét chuyên dụng có độ chính xác cực cao (lên đến mức micron, dưới 0.02mm). Điều này đảm bảo dữ liệu thu được hoàn hảo, không có sai số con người.

Máy scan 3D thu thập dữ liệu hình học của toàn bộ thân xe VinFast.

2.2 Thiết kế ngược hỗ trợ thiết kế Body Kit chuẩn xác

Sau khi quét, dữ liệu sẽ được chuyển sang các phần mềm CAD để xây dựng mô hình thiết kế.

• Chuyển dữ liệu Scan sang CAD: Dữ liệu lưới từ máy quét được đưa vào phần mềm chuyên dụng để dựng lại thành mô hình CAD 3D dạng khối. Đây gọi là quy trình thiết kế ngược

• Thiết kế theo đúng hình dạng xe: Kỹ sư sẽ thiết kế bộ VinFast Body Kit trực tiếp trên phom xe 3D đã quét. Mọi điểm gá, lỗ bắt ốc, đường viền của bộ kit đều ôm sát theo biên dạng zin của xe.

• Dễ dàng chỉnh sửa và tối ưu: Mọi ý tưởng sáng tạo, thay đổi kiểu dáng hay bo góc đều được thực hiện nhanh chóng trên phần mềm máy tính trước khi đem đi sản xuất thực tế.

2.3 Kiểm tra độ khít trước khi sản xuất

Một trong những ứng dụng quan trọng nhất của scan 3D là kiểm tra độ tương thích của sản phẩm trước khi đưa vào gia công hàng loạt.

• So sánh CAD với dữ liệu Scan: Phần mềm cho phép lắp thử ảo bộ body kit vừa thiết kế lên mô hình xe đã quét.

• Phát hiện sai lệch sớm: Hệ thống tự động phân tích và chỉ ra các vùng bị chồng lấn (gây cấn) hoặc vùng quá hở thông qua biểu đồ màu sắc trực quan.

• Giảm số lần lắp thử thực tế: Do đã xử lý hết lỗi trên máy tính, xưởng có thể tự tin sản xuất ngay. Quá trình lắp thử ngoài đời thực giảm từ 5 - 7 lần xuống còn 1 lần duy nhất để kiểm tra cuối cùng.

2.4 Đánh giá chất lượng sản phẩm sau khi hoàn thiện

Sau khi sản phẩm hoàn thiện, công nghệ scan 3D tiếp tục được sử dụng để kiểm soát chất lượng.

• So sánh sản phẩm với mô hình CAD: Sau khi bộ body kit được đúc hoặc phay CNC ra thành phẩm, máy scan 3D sẽ quét lại sản phẩm đó. Dữ liệu quét thực tế sẽ được chồng đè lên bản thiết kế CAD ban đầu.

• Đánh giá khe hở: Xưởng sản xuất sẽ biết chính xác các vị trí tiếp giáp có đạt độ hở đều theo tiêu chuẩn của hãng xe hay không.

• Kiểm tra độ biến dạng: Nhựa hoặc composite có thể bị co ngót sau khi đúc. Scan 3D giúp phát hiện ngay các vùng bị vặn xoắn hoặc biến dạng nhiệt.

• Xuất báo cáo QC trực quan: Phần mềm xuất ra các biên bản kiểm tra chất lượng (QC Report) dạng bản đồ nhiệt. Màu xanh lá là đạt chuẩn, màu đỏ/xanh dương là sai lệch vượt ngõng cho phép, giúp xưởng dễ dàng tinh chỉnh khuôn.

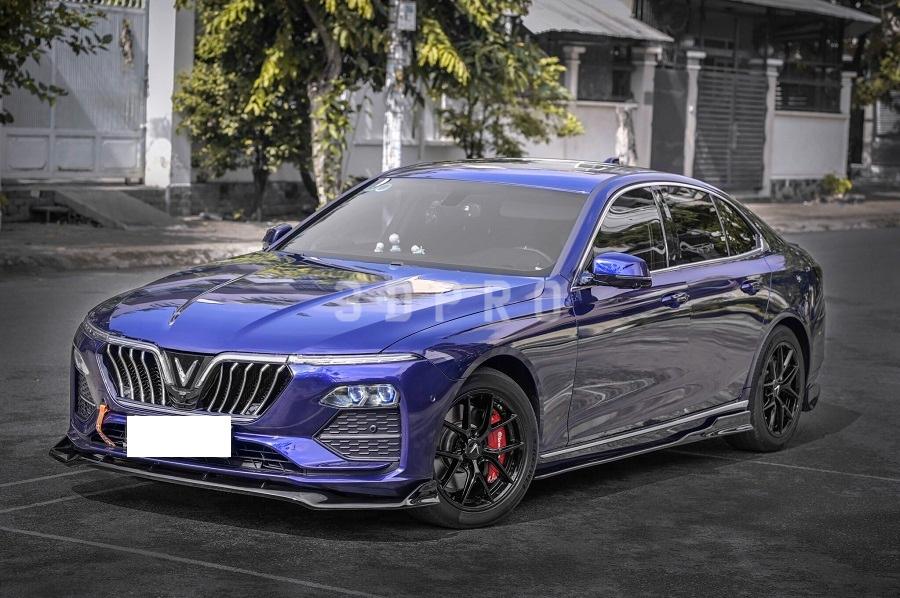

Thiết kế ngược giúp tối ưu kiểu dáng và độ khít của body kit.

3. Lợi ích kinh tế và thực tế mà công nghệ scan 3D mang lại

3.1 Đối với xưởng sản xuất

Việc ứng dụng scan 3D không chỉ nâng cao độ chính xác mà còn tạo ra lợi ích kinh tế rõ rệt.

Các lợi ích nổi bật gồm:

• Tiết kiệm nguyên vật liệu.
• Giảm số lần gia công lại.
• Hạn chế sự phụ thuộc vào đội ngũ kỹ thuật có tay nghề cao
• Tối ưu quy trình R&D.
• Chuẩn hóa dữ liệu thiết kế.
• Rút ngắn quá trình nghiên cứu và đưa sản phẩm mới ra thị trường
• Nâng cao năng lực cạnh tranh.

Nhiều doanh nghiệp tại Việt Nam đang đầu tư mạnh vào các giải pháp scan 3D để phục vụ hoạt động thiết kế ngược và đo kiểm công nghiệp.

3.2 Đối với khách hàng sở hữu xe VinFast

Người dùng cuối cũng nhận được nhiều lợi ích khi các đơn vị sản xuất ứng dụng công nghệ scan 3D.

Cụ thể:

• Nhận xe nhanh hơn.
• Người dùng có thể nhận xe sớm hơn.
• Body kit lắp đặt vừa vặn như nguyên bản.
• Hạn chế cắt khoét hoặc chỉnh sửa kết cấu xe.
• Giảm nguy cơ ảnh hưởng đến bảo hành.
• Tăng tính thẩm mỹ.
• Dễ dàng tạo nên những thiết kế ngoại thất mang dấu ấn cá nhân.

Một bộ VinFast Body Kit được thiết kế dựa trên dữ liệu scan chính xác sẽ mang lại cảm giác đồng bộ và chuyên nghiệp hơn rất nhiều so với phương pháp làm thủ công.

4. 3D PRO – Đồng hành cùng doanh nghiệp phát triển VinFast Body Kit bằng giải pháp scan 3D

Nếu doanh nghiệp của bạn đang tìm kiếm một giải pháp bứt phá cho quy trình sản xuất VinFast Body Kit, 3D PRO chính là đối tác chiến lược tin cậy.

• Scan 3D tận nơi chính xác tuyệt đối: Sử dụng máy quét laser cầm tay cao cấp, bắt trọn 100% phom xe, ngàm chốt và cảm biến của VinFast với độ chính xác đến 0.02 mm mà không làm xước sơn xe.

• Thiết kế ngược chuyên nghiệp: Chuyển đổi dữ liệu quét thành file CAD 3D dạng khối chuẩn chỉnh, tạo nền tảng hoàn hảo để xưởng thiết kế các bộ ốp cản, ốp hông ôm khít thân xe.

• Hỗ trợ tạo dáng và tách khuôn: Đồng hành cùng kỹ sư của xưởng để sáng tạo kiểu dáng body kit độc quyền, đồng thời hỗ trợ phân tách chi tiết tối ưu cho quá trình đúc khuôn nhựa ABS, PP hoặc Carbon.

• Kiểm tra chất lượng (QC) trực quan: Quét sản phẩm sau gia công để so sánh với file mẫu, xuất báo cáo sai số dạng biểu đồ màu giúp xưởng phát hiện ngay các vùng bị co ngót, biến dạng và xử lý khuôn kịp thời.

Với 3D PRO, doanh nghiệp sẽ cắt giảm 80% thời gian thử nghiệm, tiết kiệm tối đa chi phí phôi mẫu và chuẩn hóa quy trình sản xuất body kit như hàng chính hãng.

Tóm lại, công nghệ scan 3D đang mở ra hướng đi mới cho ngành sản xuất VinFast Body Kit nhờ khả năng số hóa chính xác, tối ưu thiết kế và kiểm soát chất lượng hiệu quả. Việc ứng dụng các giải pháp hiện đại không chỉ giúp doanh nghiệp rút ngắn thời gian sản xuất mà còn mang đến những bộ body kit vừa vặn, thẩm mỹ và đáp ứng tốt nhu cầu cá nhân hóa của người dùng VinFast.
