Đơn vị cung cấp giải pháp sản xuất Body Kit chính xác bằng công nghệ Scan 3D

Tìm kiếm một giải pháp sản xuất Body Kit chuẩn xác, thẩm mỹ và không làm ảnh hưởng đến kết cấu xe là bài toán hàng đầu của các xưởng độ hiện nay. Thay vì các phương pháp đắp mẫu thủ công tốn thời gian và dễ sai lệch, công nghệ Scan 3D ra đời như một bước ngoặt lớn. Giải pháp này giúp số hóa toàn diện phom dáng xe thực tế, tạo ra những bộ body kit ôm sát từng milimet, vừa rút ngắn 80% thời gian chế tạo khuôn, vừa giúp xe dễ dàng vượt qua các kỳ đăng kiểm nghiêm ngặt.

1. Vì sao các xưởng độ hiện nay ưu tiên scan 3D khi sản xuất body kit?

Trước đây, để chế tạo một bộ body kit, thợ kỹ thuật phải đắp đất sét hoặc composite trực tiếp lên thân xe, sau đó mài giũa, cắt gọt hoàn toàn bằng tay.

Phương pháp thủ công này bộc lộ nhiều điểm yếu:

• Dễ phát sinh sai số trong quá trình đo đạc.
• Khó tái tạo chính xác các đường cong phức tạp trên thân xe.
• Tốn nhiều thời gian thử lắp và chỉnh sửa.
• Khó đảm bảo tính đồng nhất khi sản xuất nhiều bộ sản phẩm.
• Chi phí làm khuôn và sửa khuôn có thể tăng cao nếu dữ liệu ban đầu không chính xác.

Đặc biệt với các dòng xe mới hoặc xe nhập khẩu hiếm, việc tiếp cận dữ liệu CAD gốc gần như không khả thi, khiến quá trình phát triển sản phẩm càng trở nên khó khăn.

Khắc phục hoàn toàn các hạn chế trên của phương pháp truyền thống, công nghệ scan 3D ra đời giúp giảm sai số, tiết kiệm thời gian và chi phí hơn đáng kể.

Máy scan thu thập dữ liệu nhanh, tạo mô hình 3D chính xác để thiết kế body kit sát với xe thực, đồng thời hỗ trợ kiểm tra và sản xuất hiệu quả hơn.

Công nghệ scan 3D số hóa dữ liệu xe phục vụ thiết kế và sản xuất body kit chính xác.

2. 3D PRO - Đơn vị cung cấp giải pháp độ body kit bằng công nghệ Scan 3D

Là đơn vị có nhiều năm kinh nghiệm trong lĩnh vực scan 3D và thiết kế ngược tại Việt Nam, 3D PRO cung cấp giải pháp số hóa và phát triển body kit phục vụ các xưởng độ xe, nhà sản xuất phụ kiện và doanh nghiệp R&D.

2.1 Quy trình scan 3D để sản xuất Body Kit tại 3D PRO

Để tạo ra một bộ body kit hoàn chỉnh, 3D PRO áp dụng quy trình số hóa khép kín và chuyên nghiệp qua 4 bước nghiêm ngặt sau:

• Bước 1: Quét số hóa 3D xe thực tế - Kỹ sư sử dụng máy scan laser cầm tay để chụp lại toàn bộ bề mặt vỏ xe hoặc các vùng cần độ (cản trước, sau, sườn). Quá trình diễn ra trong 2 - 4 giờ, cam kết không gây trầy xước sơn xe.
• Bước 2: Xử lý dữ liệu lưới (Mesh) - Dữ liệu đám mây điểm sau khi quét được làm sạch, tối ưu hóa và xuất thành file lưới định dạng STL, phản ánh chính xác 100% kích thước và biên dạng thực tế của xe.
• Bước 3: Thiết kế Body Kit trên phom xe thực - Dựa trên file lưới của xe zin, kỹ sư tiến hành dựng phom dáng body kit mới trên máy tính. Các vị trí bắt ốc và tai gá được tính toán trùng khớp hoàn toàn với lỗ ốc nguyên bản trên khung xe.
• Bước 4: Kiểm tra độ khớp ảo và xuất file - Tiến hành lắp ráp thử nghiệm bộ kit lên mô hình xe 3D để kiểm tra dung sai, khe hở và góc thoát gió. Khi độ chính xác đạt mức hoàn hảo, dữ liệu được xuất để bàn giao cho khách hàng.

2.2 3D PRO bàn giao dữ liệu phục vụ phát triển sản phẩm như thế nào?

Để phục vụ tốt nhất cho các mục đích từ làm mẫu thử, lưu trữ cho đến làm khuôn đúc công nghiệp, 3D PROr áp dụng tiêu chuẩn bàn giao khắt khe với hệ thống file đa định dạng:

- Bộ 3 file lưới STL tiêu chuẩn (Dùng cho in 3D mẫu thử, kiểm tra phom dáng):

• File STL sản phẩm body kit.
• File STL sản phẩm sau khi lắp trên xe.
• File STL xe nguyên bản chưa lắp sản phẩm.

Trong nhiều dự án chuyên nghiệp, dữ liệu STL (dạng lưới cứng) là chưa đủ để lập trình cam máy CNC hoặc chỉnh sửa sâu. Do đó, 3DPRO hỗ trợ kỹ thuật dựng hình, chuyển đổi sang dữ liệu CAD phân khúc cao cấp hơn.

- Hệ thống file nâng cao khách hàng có thể nhận thêm:

• File STP (STEP) & File X_T (Parasolid): Định dạng hình học dạng khối chuẩn công nghiệp, cho phép nhập vào các phần mềm cơ khí như SolidWorks, Catia, NX để chỉnh sửa kết cấu, thiết kế thành khuôn dập hoặc khuôn đúc nhựa ABS/composite.
• Bản vẽ kỹ thuật 2D: Bản vẽ phẳng hiển thị đầy đủ thông số kích thước hình học, dung sai, độ dày kỹ thuật phục vụ trực tiếp cho công nhân gia công, nghiệm thu chất lượng tại nhà xưởng.

3. Tại sao 3D PRO là đối tác hàng đầu cho các xưởng và thương hiệu Body Kit?

Thương hiệu 3D PRO khẳng định uy tín trên thị trường nhờ năng lực thực thi và cam kết kỹ thuật rõ ràng:

• Thiết bị scan 3D tối tân: Sử dụng các dòng máy quét laser công nghiệp cao cấp như Alpha Insvision, Shining 3D Einstar2... có khả năng quét mượt mà trên các bề mặt khó như sơn bóng, mạ chrome hoặc chi tiết nhựa đen, đảm bảo dữ liệu thu về sắc nét, không bị nhiễu.
• Đội ngũ kỹ sư dày dặn kinh nghiệm: Kỹ sư thiết kế không chỉ giỏi phần mềm mà còn am hiểu sâu về kết cấu cơ khí ô tô, tính chất vật liệu (nhựa PP, ABS, Carbon) và các góc thoát khuôn khi đúc nhựa.
• Tối ưu hóa thời gian & chi phí: Rút ngắn thời gian phát triển body kit mới từ vài tuần xuống còn vài ngày. Giảm thiểu tối đa chi phí sửa lỗi, làm lại khuôn do sai số.
• Cam kết độ chính xác tuyệt đối: Dung sai kỹ thuật luôn được kiểm soát dưới mức cho phép (sai lệch dưới 0.05 mm), đảm bảo sản phẩm lắp lên xe ăn khớp, không có khe hở, không cần độ chế thêm.

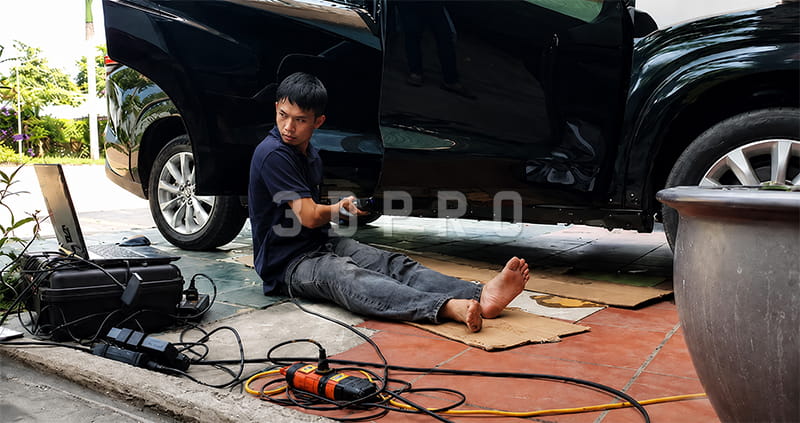

Quá trình scan 3D giúp thu thập chính xác hình dạng thực tế của chi tiết

4. Khi nào nên lựa chọn giải pháp scan 3D để sản xuất body kit?

Trong bối cảnh thị trường độ xe cạnh tranh khốc liệt, việc chậm trễ ra mắt mẫu mới hoặc sản xuất sản phẩm bị lệch form, cạ gầm đồng nghĩa với việc xưởng tự đánh mất khách hàng và uy tín.

Do đó, việc chuyển đổi sang giải pháp scan 3D không còn là lựa chọn nâng cấp xa xỉ, mà là bước đi bắt buộc hiện nay:

• Phát triển body kit cho dòng xe mới: Khi một mẫu xe "hot" vừa xuất hiện trên thị trường (ví dụ các dòng xe điện mới của VinFast), xưởng cần có dữ liệu chuẩn ngay lập tức để thiết kế đón đầu xu hướng trước các đối thủ.
• Sản xuất phụ kiện thương mại: Phục vụ các doanh nghiệp muốn thương mại hóa sản phẩm số lượng lớn (như lip chia pô, ốp hông, cánh gió) với yêu cầu lắp ráp ăn khớp ngay, không tốn thời gian thợ gọt giũa tại garage.
• Thiết kế khuôn đúc nhựa hoặc CNC: Khi cần dữ liệu dạng khối (Solid) sạch để lập trình máy phay CNC làm phôi khuôn, hoặc làm dưỡng (jig) định hình chuẩn xác cho việc đắp sợi carbon, sợi thủy tinh.
• Dịch chuyển từ độ thủ công sang sản xuất hàng loạt: Khi xưởng muốn chuyên nghiệp hóa quy trình, kiểm soát chặt chẽ dung sai để đảm bảo 1.000 sản phẩm ra lò đều đồng đều về chất lượng, không dính lỗi kỹ thuật.

Tóm lại, công nghệ scan 3D đang thay đổi cách các xưởng độ và nhà sản xuất phát triển body kit. Thay vì phụ thuộc vào đo đạc thủ công và thử lắp nhiều lần, doanh nghiệp có thể xây dựng toàn bộ quy trình thiết kế và sản xuất trên dữ liệu số hóa chính xác của xe thực tế.

Với kinh nghiệm nhiều năm trong lĩnh vực scan 3D và thiết kế ngược, 3D PRO cung cấp giải pháp toàn diện từ số hóa xe, phát triển body kit đến bàn giao đầy đủ dữ liệu STL, STP, X_T và bản vẽ kỹ thuật 2D phục vụ sản xuất chuyên nghiệp.

>> Giải pháp sản xuất Body Kit chuẩn form - Liên hệ 3D PRO ngay!
